1.適配范圍廣，測試功能全面

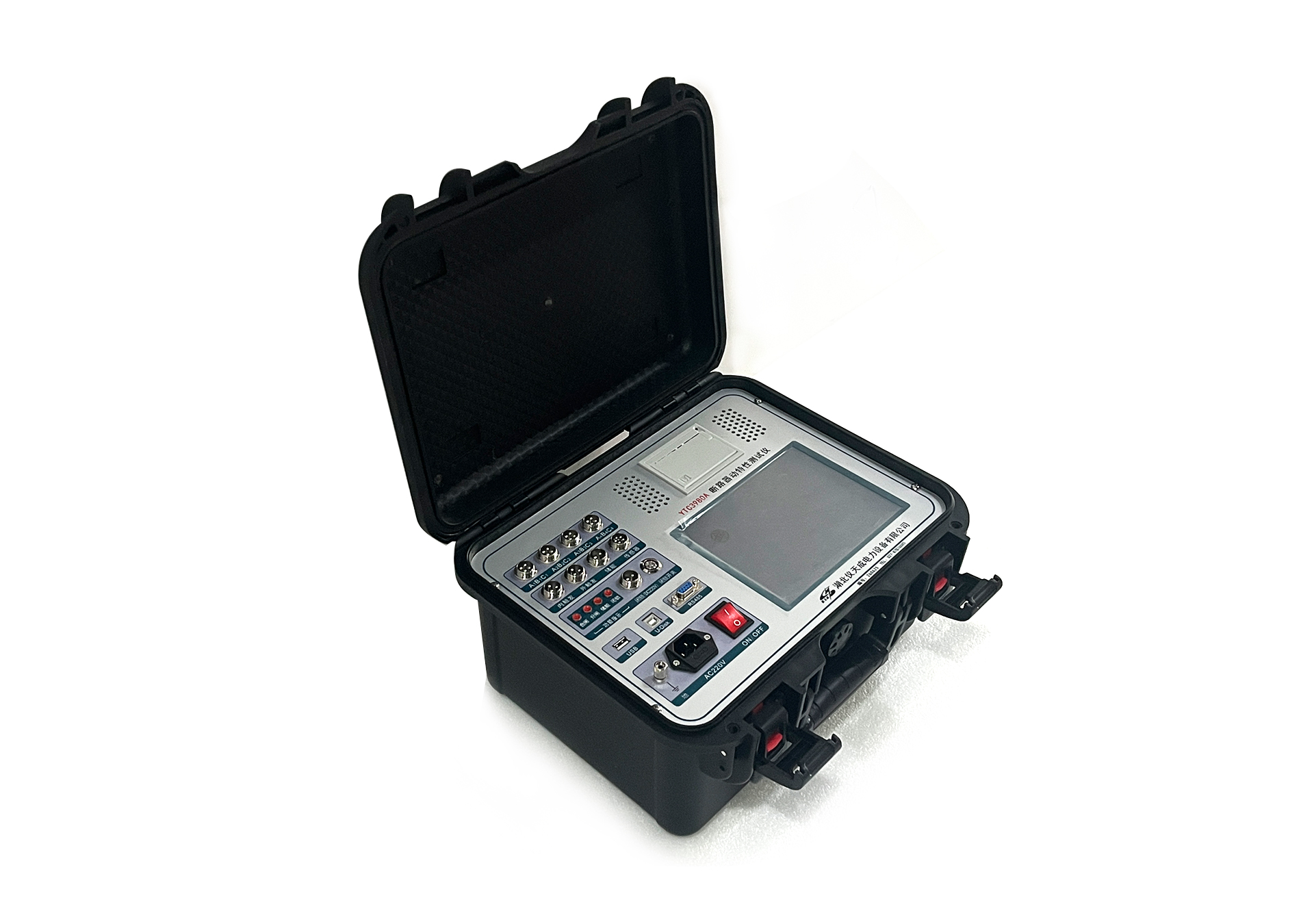

本儀器可適配國內外各廠家生產的 SF6 開關、GIS 組合電器、真空開關、油開關以及真空接觸器（電保持單線圈型號；雙線圈接觸器請選用真空開關模式）。設備支持同時測量 12 路金屬觸頭斷口、6 路主斷口與 6 路輔助斷口。斷路器完成一次動作，即可自動采集分合閘時間、彈跳次數與彈跳時長、分合閘速度、線圈電流、線圈電阻等參數，并生成對應波形。設備集成儲能試驗、自動 / 手動低跳試驗、斷路器壽命試驗、電源閉鎖等功能；內置高速熱敏打印機，可在作業現場直接打印測試報告。
2.自帶大功率操作電源，供電靈活穩定
儀器內置集成式操作電源，現場無需外接二次電源，部署高效便捷。輸出直流電壓可調范圍為 DC20～270V，瞬時最大輸出電流可達 30A。采用獨特雙回路供電架構，即便合閘、分閘控制回路其中一路發生故障，仍可依靠另一路完成分、合閘項目測試。
3.傳感器配置靈活，現場安裝簡便
標配直線位移傳感器與轉角傳感器，搭配多功能專用固定接頭，拆裝固定簡單快捷。直線傳感器量程可在 30～1000mm 之間自由設定，僅需更換傳感器探頭，無需將儀器返廠修改程序。
4.抗干擾能力強，高壓環境穩定運行
整機搭載專用內部抗干擾電路，能夠在 500kV 高壓變電站強電磁環境下穩定、可靠地開展檢測工作。
可同時檢測 12 路斷口，測量固有分閘、合閘時間，分合閘相內不同期、相間不同期差值（1～99ms），以及分合閘彈跳時間與彈跳次數。
-
內觸發：測量范圍 1ms～20000ms；
-
外觸發：測量范圍 1ms～20000ms；
-
20000ms 以上：分辨率 1ms；
-
200ms 以內測量精度：0.05%±0.1ms。
可測試剛分、剛合速度，以及任意行程段、角度段內的平均速度。
支持測量動觸頭總行程、接觸行程（開距）、超行程、過沖行程及反彈行程。
-
直線傳感器：標配量程 0～50mm，分辨率 0.1mm；可按需選配 100mm～1000mm 任意長度規格。
-
旋轉傳感器：345° 轉角傳感器，等效行程測量范圍 0～1000mm，角度分辨率 0.08°。
-
行程測量準確度：±(1% L+0.2) mm。
最大測量電流 30A，電流分辨率 0.01A；電阻測量量程最高 1000Ω，電阻分辨率 0.01Ω，測量精度 ±5%。
輸出電壓 DC20～270V 連續可調，瞬時最大輸出電流 30A，輸出功率 3300W。
觸發電壓 AC/DC 10～300V，觸發電流≤120A。
10. 隔離開關及儲能到位斷路器測試參數
-
輸出電壓：DC20～270V 連續可調；
-
電源輸出時長：0.01～10 秒可自定義設置；
-
斷口信號最長采集時長：10 秒；
-
可測量項目：斷口分合閘時間、三相不同期、彈跳時間與彈跳次數。
